Что такое технология COB LED? Эта последняя инновация уже оказала значительное влияние на индустрию освещения и дисплеев, Тем не менее, несмотря на улучшения, которые он может обеспечить, особенно со светодиодными дисплеями, многие люди до сих пор не знакомы с ними.
Прочтите, чтобы узнать, что такое технология COB LED, как она работает и почему она перспективна, или ознакомьтесь с последними решениями ViewSonic для светодиодных дисплеев COB.
COB LED, или чип на плате светодиода, является последней инновацией в области светодиодных технологий. Она обеспечивает множество улучшений и уже произвела фурор в нескольких ключевых областях, включая устройства освещения и светодиодные дисплеи. Хотя более высокая надежность, энергоэффективность и качество изображения определяют наиболее важные преимущества, многие клиенты до сих пор не знакомы с технологией светодиодных дисплеев COB и тем, как она на самом деле работает.
Стремясь улучшить дисплеи высокой четкости, производители постоянно ищут способы максимально уменьшить шаг пикселя. Шаг пикселя важен, потому что он влияет на разрешение. Чем меньше шаг пикселя, тем больше пикселей может поместиться в один и тот же физический размер, следовательно, увеличивается плотность пикселей и разрешение. Одним из наиболее распространенных способов уменьшения шага пикселя является размещение светодиода на плате.
За прошедшие годы было разработано множество методов упаковки светодиодов, включая двойную линейную упаковку (DIP), устройство для поверхностного монтажа (SMD), чип на плате (COB) и интегрированное матричное устройство (IMD).
Среди всех, SMD является наиболее распространенным методом для светодиодных дисплеев. Однако по мере того, как производство постепенно приближается к эпохе Mini-LED и Micro-LED, способность COB производить гораздо меньший шаг пикселя делает его более подходящим кандидатом для этих типов продукции.
В этой статье мы рассмотрим, что означает светодиодная технология «чип на плате», какое отношение она имеет к устройствам отображения и чем она отличается от других известных технологий упаковки светодиодов. Мы также подробно обсудим упомянутые выше основные преимущества подхода COB.
Объяснение технологии светодиодов COB

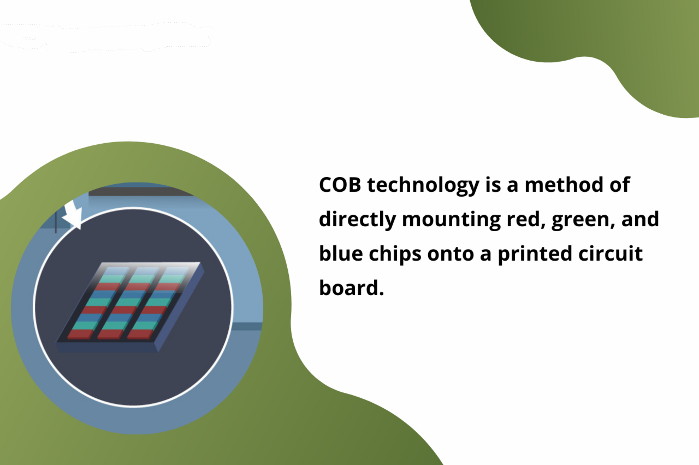

Технология «чип на плате» (COB) — это метод прямого монтажа красных, зеленых и синих микросхем на печатную плату (PCB). Упаковка голых чипов непосредственно на печатную плату обеспечивает гораздо более высокую плотность чипов при создании плоской однородной поверхности светодиодов. Комбинация трехцветных значений позволяет чипам достигать более широкой цветовой гаммы и воспроизводить реалистичные изображения.
Другими словами, при использовании технологии COB LED количество светодиодов, которые можно разместить в любой заданной области дисплея, намного выше, чем при других подходах к компоновке светодиодов, таких как поверхностный монтаж диода (SMD) и двойной встроенный корпус (DIP).
Занимая меньше места на плате без каких-либо соединительных проводов, можно добиться более плотного шага пикселей. С другой стороны, чем меньше шаг пикселя, тем выше разрешение. Это одна из причин прорыва COB в мире упаковки светодиодов. Потенциал улучшения качества изображения, надежности и энергоэффективности дисплея огромен, и его дальнейшее изучение в различных приложениях будущего будет только продолжаться.

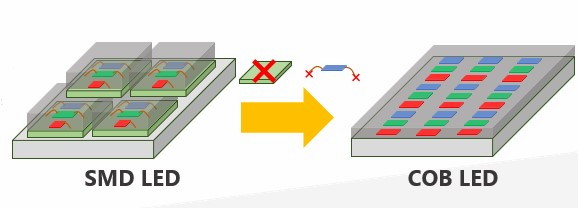

По сравнению со светодиодами SMD, светодиоды COB представляют собой несколько флип-чипов, прикрепленных непосредственно к основанию, чтобы сформировать единый модуль без соединительных проводов. Чипы монтируются так, чтобы они занимали меньше места, тем самым увеличивая разрешение.
Поскольку светодиодные чипы напрямую подключаются к базе, это также обеспечивает лучший эффект отображения с повышенной контрастностью и более широким углом обзора. Кроме того, освобождение от дополнительного слоя упрощает производственный процесс и дополнительно обеспечивает более высокую теплопроводность.
Кроме того, поскольку несколько светодиодных чипов упакованы вместе и установлены на подложку, светодиоды COB обладают большей устойчивостью к воде, пыли и столкновениям.
Благодаря улучшенному процессу сборки и меньшему количеству соединяемых деталей, COB-светодиоды приносят ряд преимуществ светодиодному дисплею:
Улучшенный визуальный эффект — более высокое разрешение, более высокая контрастность и более широкий угол обзора.
Повышенная надежность — улучшенная защита от столкновений, защита от пыли и влаги.
SMD против технологии упаковки COB
До появления новейшей светодиодной технологии COB устройства отображения, использующие светодиоды, полагались на другие процессы упаковки светодиодов. Двумя наиболее распространенными типами были SMD и DIP. Поскольку SMD обеспечивает превосходную плотность и мощность массива, он быстро стал самым популярным выбором для светодиодных дисплеев.
Технология SMD работает с использованием соединительных проводов для монтажа компонентов на поверхность печатной платы. Это делается с помощью паяльной машины, которая прикладывает тепло и давление к соединениям, чтобы создать постоянное соединение. Хотя изначально это представляло собой значительное улучшение по сравнению с другими методами, если пайка не контролируется должным образом, существует больший риск появления слабых мест в этом соединении. Они могут быть слишком слабыми или слишком сильными, что приводит к неудаче.
Кроме того, компоненты SMD более восприимчивы к повреждениям от внешних факторов, таких как тепло и влажность или столкновения. Поскольку компоненты монтируются на поверхности печатной платы, они подвергаются воздействию окружающей среды и могут быть легко повреждены внешними факторами.
Напротив, технология COB включает в себя приклеивание компонентов к печатной плате с помощью клея, который может обеспечить более прочное и надежное соединение. Это делает технологию COB менее подверженной сбоям из-за внешних факторов и проблем с пайкой. Отсутствие необходимости в соединительных проводах также обеспечивает более мелкий шаг пикселя.
Наконец, технология SMD обычно ограничивается компонентами размером более 0
,5 мм, в то время как технология COB может использоваться с гораздо меньшими компонентами, размером до нескольких микрометров.
Преимущества светодиодной технологии COB
Поняв, что такое технология «чип на плате» и чем технология COB LED отличается от конкурирующих технологий, давайте рассмотрим, на что она способна.
1. Превосходный шаг пикселя
По сути, шаг пикселя представляет собой измерение плотности пикселей и относится к расстоянию между центром одного пикселя и центром соседнего пикселя. Одним из самых больших преимуществ, связанных с технологией COB LED для устройств отображения, включая настенные дисплеи и другие широкоформатные дисплеи, является именно улучшение шага пикселя. Чем меньше шаг пикселя, тем выше плотность пикселей и, следовательно, выше разрешение. Светодиодные дисплеи COB могут обеспечивать самый узкий шаг пикселей, что соответствует разрешению до 4K.
Похвальные улучшения шага пикселя, обеспечиваемые технологией COB, наиболее заметны при использовании дисплея с близкого расстояния, поскольку меньший шаг пикселя и более высокая плотность пикселей сокращают расстояние просмотра. Это означает, что зрители смогут стоять близко к дисплею и по-прежнему комфортно просматривать его, не замечая отдельных пикселей.
2. Повышенная надежность
По сравнению с ЖК-дисплеем любой светодиодный дисплей будет менее подвержен влиянию таких факторов, как окружающая среда и различные условия освещения. После настройки экрана его можно использовать в различных условиях освещения без необходимости повторной калибровки экрана.
Среди светодиодных дисплеев основным преимуществом технологии COB LED, в частности, является ее повышенная надежность, включая водонепроницаемость, пыленепроницаемость и защиту от столкновений. Упомянутое ранее сокращение мест пайки сводит к минимуму возможные точки отказа. В целом это приводит к улучшению тепловых характеристик, упрощению обслуживания и, в конечном счете, к душевному спокойствию. Кроме того, установка светодиодов непосредственно на плату также повышает влаго- и пыленепроницаемость, поскольку поверхность защищена прочной прозрачной эпоксидной смолой.
Согласно рейтингу Ingress Protection (IP), который определяет уровень защиты от проникновения твердых предметов, пыли и воды, технология COB имеет рейтинг IP54 , что является высоким показателем для светодиодных дисплеев (для сравнения, SMD имеет только IP20 или IP30).
3. Высокая энергоэффективность
В целом светодиодная технология более энергоэффективна, чем ее альтернативы, включая ЖК-дисплеи. Точно так же светодиодная технология помогает значительно удешевить повседневную работу устройств отображения.
Светодиодная технология COB обеспечивает более высокую энергоэффективность, чем SMD. Это важно, когда речь идет об общей стоимости эксплуатации широкоформатных дисплеев, которые будут использоваться весь день, каждый день в течение месяцев и лет.
4. Расширенные возможности просмотра

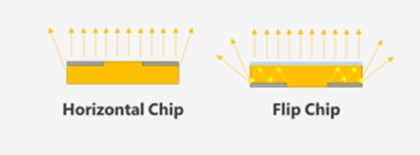

Наконец, светодиодная технология COB может обеспечить лучший круговой обзор. В то время как процесс подключения светодиодных чипов непосредственно к печатной плате позволяет светодиодному дисплею COB обеспечивать более высокий коэффициент контрастности, использование флип-чипов обеспечивает более широкие углы обзора (170 градусов).
Технология COB также поддерживает разрешение 4K. Это имеет первостепенное значение для широкоформатных дисплеев, используемых в местах, где требуется детальное и сложное изображение, например, в исследовательских институтах, инженерных сооружениях, школах архитектуры или изобразительного искусства.
По сравнению с технологией SMD светодиодные дисплеи COB обеспечивают более высокий коэффициент контрастности, более гладкую поверхность и лучшую надежность. Светодиодная технология COB может привести к значительному повышению яркости и более глубокому черному цвету, что отлично подходит для использования в помещениях с большим количеством естественного света, например, в автомобильных выставочных центрах, архитектурных студиях, больницах и других местах, где требуются изображения с высоким разрешением.
Самые лучшие светодиодные COB-дисплеи на рынке, такие как ViewSonic LDP163-091 и LDP216-121, будут сочетать эти улучшения с превосходной цветовой гаммой и более высоким коэффициентом контрастности, что обеспечит максимальное качество просмотра и реалистичные цвета.
Последние мысли
Технология «чип на плате» или COB LED — это последний прорыв в технологии упаковки светодиодов, который обеспечивает особенно отличные результаты при использовании в устройствах отображения. Он сужает шаг пикселя, повышает яркость и улучшает углы обзора и расстояния просмотра, обеспечивая при этом большую долгосрочную надежность и защиту от столкновений, энергоэффективность, а также лучшую защиту от пыли и влаги.
Если вам понравилась эта статью, не забудьте также изучить светодиодную видеостену с прямым просмотром и видеостену с ЖК-дисплеем: в чем разница? или перейдите прямо к решениям ViewSonic для светодиодных дисплеев.
