Система автоматизации проекционного мэппинга с отслеживанием в реальном времени ET-SWR10

Готовый к использованию программный пакет разработчика (SDK) оживляет изображения благодаря отслеживанию движения с частотой 240 Гц.

Объединяя аналоговое движение и цифровой контент, ET-SWR10 расширяет творческие возможности для захватывающих сенсорных впечатлений, интерактивных выставок и многого другого. В сочетании с совместимым проектором этот готовый к использованию SDK (Software Development Kit) позволяет проецировать анимированный контент на быстро движущиеся объекты со скоростью до 240 кадров в секунду с задержкой менее 5 мс ¹ от ввода до проецирования. Положение изображения постоянно обновляется, чтобы соответствовать объекту, плавно отслеживая его движение без видимой задержки. Это не только гигантский скачок в производительности показа, но и простота установки, интеграции и эксплуатации системы.

Отслеживание и картографирование в реальном времени

Объединяйте движущиеся объекты с проецируемым контентом. В сочетании с совместимым проектором эта эксклюзивная технология преобразует местоположение маркера объекта в координаты XY проектора. Положение изображения синхронизируется с положением маркера с задержкой менее 5 мс¹. От плавных движений танцора до быстро движущихся объектов — отслеживание совершенно убедительно.

Простой и готовый к использованию

Система не требует кропотливой калибровки, связанной с системами с активными датчиками — просто установите SDK на свой контент-сервер и подключите совместимый ИК-излучатель и камеру, чтобы начать работать. Откалибруйте местоположение маркера с координатами XY проектора один раз, и проецируемое содержимое останется синхронизированным практически с любым быстро движущимся объектом.

Работает с ультракороткофокусными объективами

Эта гибкая система отслеживания и проекционного мэппинга  в реальном времени может использоваться в сочетании с ультракороткофокусными и короткофокусными объективами Panasonic для совместимых трехчиповых лазерных проекторов DLP, включая короткофокусный зум-объектив ET-D3LEW200, ультракороткофокусный объектив ET-D3LEU100, ультракороткофокусный объектив ET-D75LE95 в контексте потолочной или напольной короткофокусной установки. ИК-излучатель, ИК-камеру и проектор можно установить отдельно, при этом ИК-оборудование должно быть расположено по центру экрана, а проектор — на потолке или полу очень близко к экрану, что позволяет проектировщикам создавать интерактивные экспонаты с высоким эффектом погружения в ограниченном пространстве, где исполнители или зрители могут подойти близко к экрану, не отбрасывая тени.

ПОТЕНЦИАЛЬНОЕ ПРИМЕНЕНИЕ

ПРОФИЛЬ СИСТЕМЫ

Как это работает

Выберите объект для отслеживания. Это может быть предмет, покрытый материалом, отражающим инфракрасный свет, или специальное устройство, излучающее инфракрасный свет. Затем приведите объект в движение. Инфракрасный свет от ИК-излучателя (или от объекта, излучающего ИК-излучение) либо отражается обратно, либо направляется непосредственно в камеру. Программное обеспечение, установленное на контент-сервере, получает данные с подключенной камеры и использует их для определения положения объекта. Оно преобразует эту информацию в координаты XY и отправляет ее на проектор. Положение объекта обновляется 240 раз в секунду, что позволяет проецируемому цифровому контенту появляться и следовать за объектом с непревзойденной точностью и без видимой задержки для исключительно четкого и плавного воспроизведения.

КОМПОНОВКА СИСТЕМЫ

Простая установка и эксплуатация

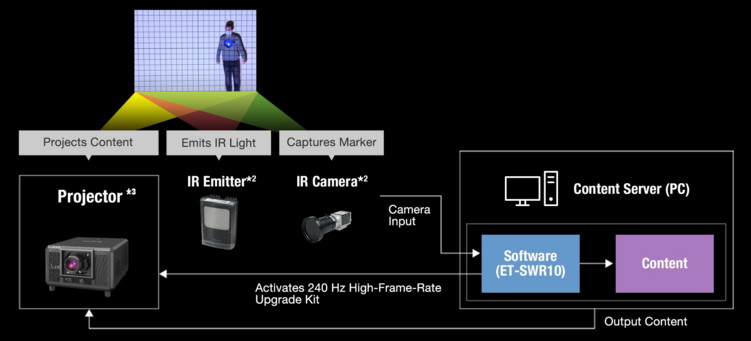

Система проекционного мэппинга с отслеживанием в реальном времени, включающая ET-SWR10, будет включать в себя совместимый лазерный проектор Panasonic 4K, например как PT-RQ35K, ИК-излучатель, ИК-камеру и сервер контента ПК с установленным программным пакетом разработчика (SDK). Этот ПК соединяет все устройства и может быть сконфигурирован как терминал мониторинга для киномеханика.

ОСНОВНЫЕ ФУНКЦИИ

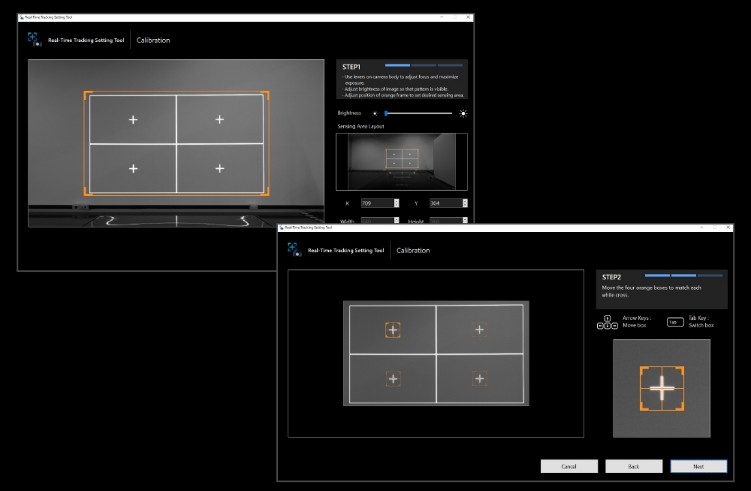

Простая настройка и калибровка

SDK легко интегрируется в стороннее программное обеспечение для работы с контентом и поставляется с образцом проекта для тестирования. Простая однократная калибровка проекции и положения маркера экономит время при первоначальной установке. После установки система работает надежно, избегая проблем, связанных с помехами и зависимостью от батареи.

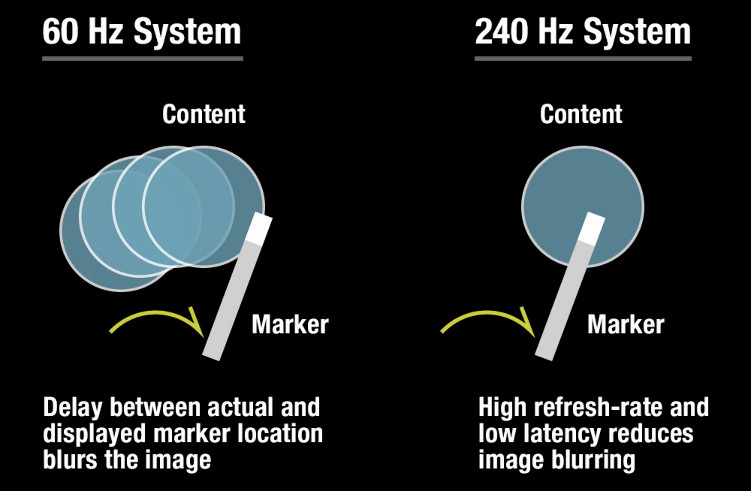

Преобразует положение маркера в координаты проекции

Программное обеспечение использует эксклюзивную технологию, разработанную Panasonic, для преобразования данных о местоположении объекта, собранных ИК-камерой, в координаты проекции XY для проектора с очень высокой скоростью. Быстро движущиеся объекты плавно отслеживаются без видимой задержки.

Включает режим проектора с малой задержкой

ET-SWR10 включает режим низкой задержки для совместимых проекторов. Этот режим позволяет проектору принимать и выводить сигнал 1080/240p всего по одному кабелю с минимальной задержкой ввода-проекции всего 5 мс¹ для чрезвычайно точного и убедительного визуального воспроизведения.

¹ С выключенной геометрической регулировкой (Geometric Adjustment ). Задержка составляет 7 мс при включенной геометрической корректировке и вертикальной коррекции менее 25%. Поддерживает только соотношение сторон дисплея 16:9. Действуют и другие ограничения.
² Совместимость со сторонними устройствами не может быть гарантирована.
³ Совместимость с PT-RQ35K, PT-FRQ50. PT-FRQ60 будет добавлен позже.
